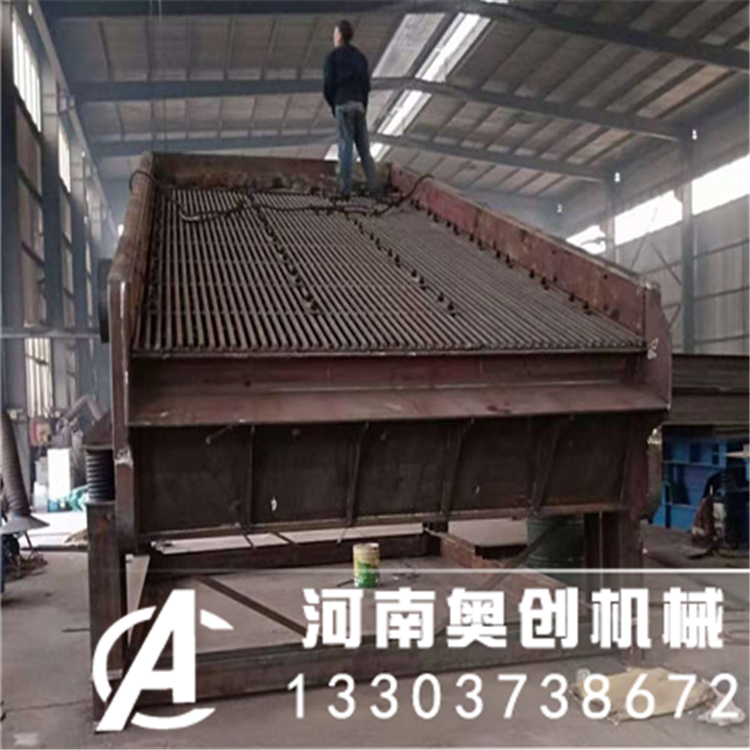

奧創機械生產的棒條篩適用于破碎機前大塊物料的均勻給料，特別適用于黑色或有色金屬礦石、建筑石料粗碎或中碎前的給料用；其棒條縫隙可調，能在給料同時將泥土和細碎物料，分離出去有效地發揮了后面的破碎機功能；具有結構簡單、維護方便、強度高、耐沖擊、耐磨損、低噪音等特點。

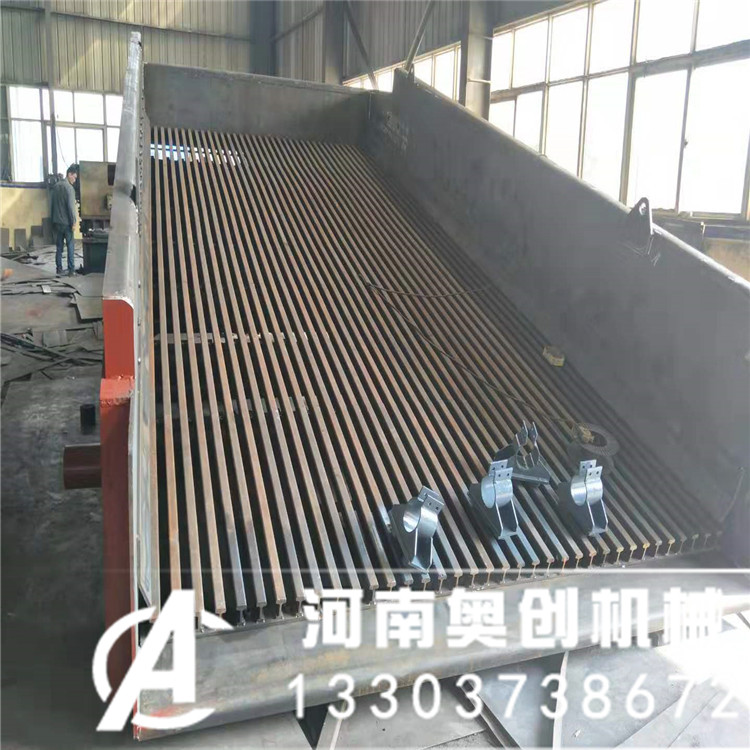

棒條篩篩網與物料特性相適應的特點，我們將篩孔設計成可彈性變形的不固定形，篩網有一組相互平行的彈簧棒條和安裝棒條的固定梁等組成，鋼棒采用65Mn、55CrSi、60Si2Mn等彈簧鋼，一端插入口形固定梁，另一端懸臂，形成‖形篩孔。同時考慮到棒條的強度和彈性變形量，棒條的長度設計在220~360mm之間；篩網配有獨特的自清理裝置；整個篩面的傾角在21°~ 35°。
工作原理：
棒條振動篩由激振器產生的激振力通過篩箱傳遞給篩箱內的篩面上，因激振器產生激振動力為縱向力，迫使篩箱帶動篩網面作縱向前后位移。在一定條件下，篩網面上的物料因受激振力作用而被向前拋起，落下時小于篩孔的物料則透篩而落到下層，物料在篩網面上的運動軌跡為拋物運動，由于這樣周而復始的物料運動，從而完成物料篩分作業。
自清理振動棒條篩是高服公司為解決粘濕物料深度篩分而自主研發的篩分設備，配合使用自清理棒條篩板特別對于小于10mm濕粘原煤的篩分較好的解決篩網粘堵問題。該設備秉承嚴謹務實的設計理念，結合在礦山、煤炭行業的應用及延伸，使其設計更加成熟完善，具有激振力強、篩分效率 高、噪音低、使用經濟等特點。設備正常工作時振幅近似圓形運動，此時篩 條受迫產生自旋轉運動模式，大與篩孔物料由篩上排出，而 小于篩孔物料則進入細料區段，篩條的自旋轉功能大幅提升 物料通過篩孔能力的同時也有效的對物料粘附進行及時的清 理，從而保證了篩分精度及處理能力。
結構：
棒條式振動給料機（棒條式振動篩）產品主要由激振源(振動電機)、機體、減振彈簧、前后支架等組成。
1、振動電機：振動電機是一種將動力源和振動源和為一體的新型激振器，高效節能，激振力大，使用可靠，調節簡單．使用維護方便等特點。
2、機體：采用板材、型材焊接而成，其作用是將來料通過振動輸送到破碎機。
3、減振彈簧：一般采用金屬螺旋彈簧或橡膠彈簧，其作用是便機體產生彈性振動，減小振動載荷傳遞到基礎或結構架上。
4、支架：采用板材焊接而成，其作用是支撐機體。
技術參數表：
|
型號 |
外形尺寸(寬×長) |
傾角° |
*大給料粒度 |
雙振幅(mm) |
振次(1/min) |
處理量(t/h) |
振動電機 |
|
|
型號 |
功率(kw) |
|||||||
|
BTZS-936 |
36"×12' |
-5~0 |
220 mm |
11±1 |
800 |
200-220 |
Y180M-4 |
18.5 |
|
BTZS-1248 |
46"×16' |
-5~0 |
300 mm |
11±1 |
800 |
250-280 |
Y180L-4 |
22 |
|
BTZS-1548 |
60"×16' |
-5~0 |
300 mm |
11±1 |
700 |
320-350 |
Y200L-4 |
30 |
|
BTZS-1560 |
60"×20' |
-5~0 |
300 mm |
11±1 |
700 |
320-350 |
Y200L-4 |
30 |
|
BTZS-1660 |
63"×20' |
-5~0 |
300 mm |
11±1 |
700 |
350-280 |
Y200L-4 |
30 |
|
BTZS-1848 |
70"×16' |
-5~0 |
300 mm |
11±1 |
700 |
350-280 |
Y200L-4 |
30 |
