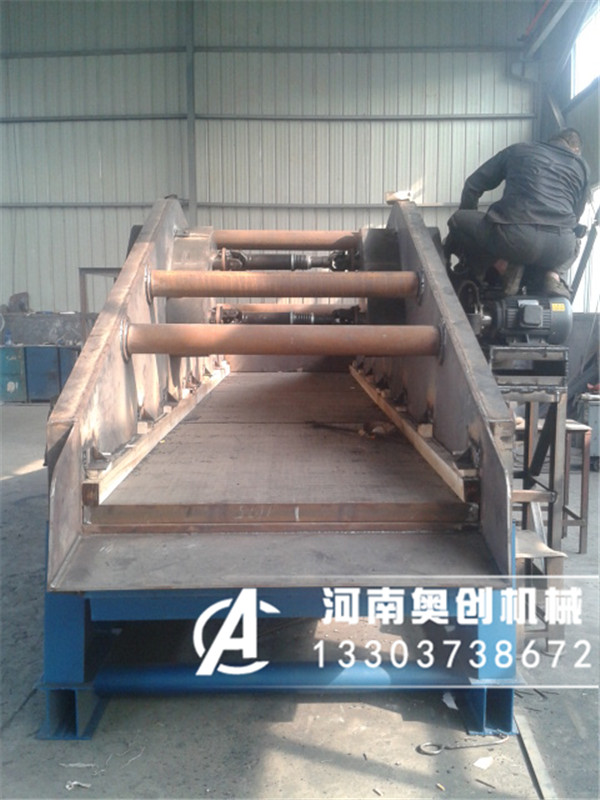

奧創生產的大型直線振動篩用于選煤選礦用煤泥尾礦等行業，采用了雙電機自同步技術，通用型偏心塊、可調振幅振動器。主要由篩箱、激振器、支承系統及電機組成。兩個互不聯系的振動器作同步反向運轉，兩組偏心質量產生的離心力沿振動方向的分力疊加，反向離心抵消，從而形成單一的沿振動方向的激振動，使篩箱做作往復直線運動。
直線振動篩運動軌跡為直線狀態，可供選煤、選礦、電力、制糖、制鹽、化工等工業部門中對中、細粒度物料進行干、濕式篩分和脫水、脫介、脫泥。該系列篩機處理量大，具有技術參數合理，結構強度、鋼度高，運轉平穩,可靠、噪音小，維護、檢修方便等優點。
單層直線振動篩技術性能及參數：
| 型號 | 篩 面 |
給料粒度 mm |
處理量 t/h |
頻率 Hz |
雙振幅 mm |
電動機 |
重量 kg |
各支點 工作動 負荷 N |
各支點 最大動負荷 N |
||||
|
面積 m2 |
傾角 ° |
篩孔尺寸mm | 結構 | 型號 |
功率 kW |
||||||||
| ZKR1022 | 2.25 | -5～5 | 0.25～50 |
編 織 篩 網 條 縫 網 沖 孔 篩 網 橡 膠 篩 網 聚 胺 脂 篩 網 等 |
﹤250 | 4.5～90 | 16～16.33 | 6～9 | Y132S-6 | 3×2 | 2085 | 818 | 4090 |
| ZKR1230 | 3.6 | 7.2～144 | Y132M1-6 | 4×2 | 2693 | 1023 | 5115 | ||||||
| ZKR1237 | 4.5 | 9.0～180 | Y132M2-6 | 5.5×2 | 2948 | 965 | 4825 | ||||||
| ZKR1437 | 5.25 | 10.5～210 | Y132M2-6 | 5.5×2 | 3030 | 1225 | 6125 | ||||||
| ZKR1445 | 6.3 | 12.6～252 | Y160M-6 | 7.5×2 | 3800 | 1332 | 6660 | ||||||
| ZKR1637 | 6.0 | 12.0～240 | Y132M2-6 | 5.5×2 | 3388 | 1367 | 6835 | ||||||
| ZKR1645 | 7.2 | 14.4～288 | Y160M-6 | 7.5×2 | 4343 | 2425 | 12125 | ||||||
| ZKR1652 | 8.4 | 16.8～336 | Y160L-6 | 11×2 | 4695 | 2412 | 12060 | ||||||
| ZKR1845 | 8.1 | 16.2～324 | Y160L-6 | 11×2 | 4836 | 1989 | 9945 | ||||||
| ZKR1852 | 9.45 | 18.9～378 | Y160L-6 | 11×2 | 5122 | 2028 | 10140 | ||||||
| ZKR2045 | 9.0 | 18.0～360 | Y160L-6 | 11×2 | 5369 | 2100 | 10500 | ||||||
| ZKR2052 | 10.5 | 21.0～420 | Y160L-6 | 11×2 | 6176 | 2286 |
11430 |
||||||
| 型號 | 篩面 |
給料粒度 mm |
處理量 t/h |
頻率 Hz |
雙振幅 mm |
電動機 |
重量 kg |
各支點 工作動 負荷 N |
各支點 最大動負荷 N |
||||
|
面積 m2 |
傾角 ° |
篩孔尺寸 mm |
結構 | 型號 |
功率 kW |
||||||||
| ZKR2060 | 12.0 | -5～5 | 0.25～50 |
編織 篩網 條縫 篩網 沖孔 篩網 橡膠 篩網 聚胺脂 篩網等 |
﹤250 | 24.0～480 | 16～16.33 | 6～9 | Y180L-6 | 15×2 | 7558 | 2529 | 12645 |
| ZKR2445 | 10.8 | 21.6～432 | Y180L-6 | 15×2 | 7037 | 2426 | 12130 | ||||||
| ZKR2452 | 12.6 | 25.2～504 | Y180L-6 | 15×2 | 7816 | 2579 | 12895 | ||||||
| ZKR2460 | 14.4 | 28.8～576 | Y180L-6 | 15×2 | 8835 | 2875 | 14375 | ||||||
| ZKR3045 | 13.5 | 27.0～540 | Y180L-6 | 15×2 | 8558 | 2988 | 14940 | ||||||
| ZKR3052 | 15.7 | 31.4～628 | Y200L2-6 | 22×2 | 9931 | 3033 | 15165 | ||||||
| ZKR3060 | 18.0 | 36.0～720 | Y200L2-6 | 22×2 | 11062 | 3704 | 18520 | ||||||
| ZKR3645 | 16.2 | 32.4～648 | Y200L2-6 | 22×2 | 11789 | 3656 | 18280 | ||||||
| ZKR3652 | 18.9 | 37.8～756 | Y200L2-6 | 22×2 | 12909 | 4321 | 21605 | ||||||
| ZKR3660 | 21.6 | 43.2～864 | Y200L2-6 | 22×2 | 13800 | 4763 | 23815 | ||||||
| ZKR3675 | 27.0 | 54.0～1080 | Y225M-6 | 30×2 | 16500 | 5430 | 27150 | ||||||
