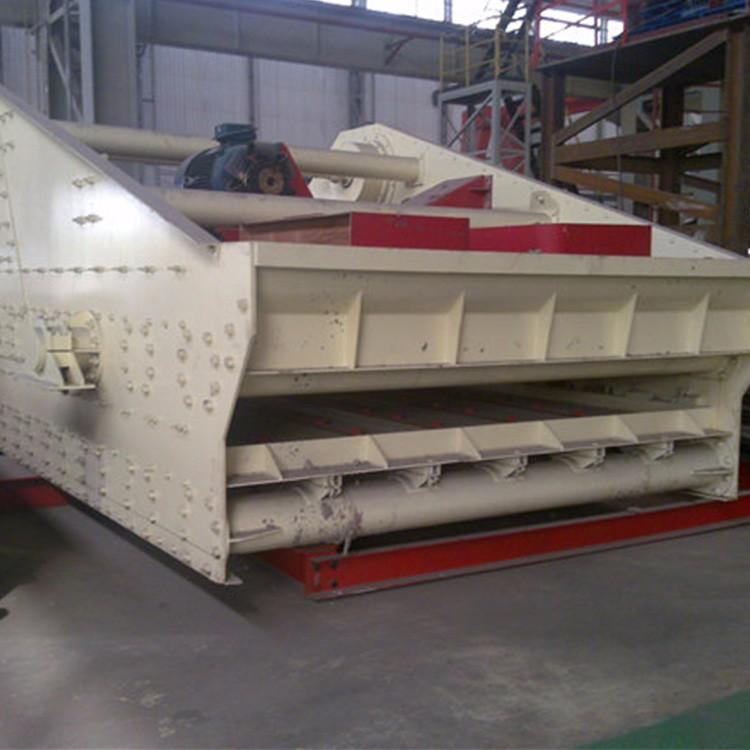

香蕉型振動篩是屬于大型振動篩，一般對于礦石開采篩分等工程進行作業，它高效的篩分性能在很多行業深受喜愛。香蕉型振動篩是一種自同步重型等厚篩，篩箱近似于香蕉形狀，篩梁采用箱形梁，該振動篩傳動系統由電動機通過帶輪、三角帶，再由萬向連接軸傳遞給激振器，激振器之間由中間傳動軸連接。廣泛應用于煤炭分級、脫泥、脫水、脫介，也可用于礦山大物料量采選作業中的篩選處理。 香蕉振動篩設備包括：篩箱、振動器、傳動系統、基礎部、彈簧部、篩網、電機、控制箱等全部設施。
鐵礦石是通過粗選精選或者再磨精選一般才可以達到精礦的要求，對于磁鐵礦赤鐵礦都是含有礦石的。這些礦物用浮選和重選均不能與錫石很好地分離，礦泥處理流程分為礦泥預處理和礦泥的選別兩部分。 礦泥的預處理部分包括礦泥的集中（歸隊）和濃縮等，目的是為了保證進入礦泥選別系統的給礦數量均衡、質量（粒度、濃度等）穩定。 對于這些，香蕉型振動篩都可以來進行分選工作。廣泛應用于煤炭分級、脫泥、脫水、脫介，也可用于礦山大物料量采選作業中的篩選處理。
技術特點和優勢：
1.篩板采用聚氨酯和不銹鋼篩條制作,篩板四周用聚氨酯材料,具有耐磨性能好,噪聲低的特點。中間為不銹鋼篩條,與其他材質相比具有強度大、耐磨以及開孔率高的特點。
2.篩板安裝結構簡單.篩板與篩板之間沒有螺栓連接,靠聚氨酯材料的塑性緊密配合,篩板不易松動,減少了事故發生。篩板軌座與支撐梁之間有保護蓋條,使軌座下螺栓不會受煤水的腐蝕和磨損。

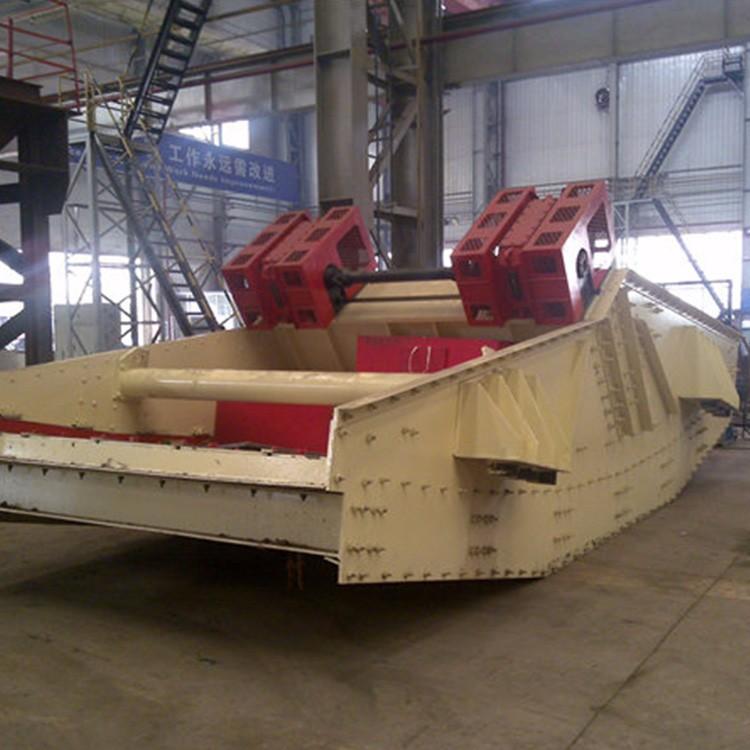

3.激振器采用整體的箱式激振器.激振器安裝在篩箱上部的大梁上,箱體內裝有主動軸和從動軸,軸上各有一對重量相同的偏心塊,通過齒輪兩根軸做同步反向回轉,使偏心塊回轉,產生離心力形成激振力。偏心塊成對的布置在激振器箱體外面,使箱內結構緊湊,齒輪對安裝在箱體內,潤滑可靠,傳動平穩。
4.傳動系統簡單:傳動系統由一臺電動機,通過三條V帶傳動給萬向連接軸,萬向連接軸由連接輪與激振器接,從而消除因振動篩振動造成的連接長度及軸線角度的變化。
5.篩面兩側的保護蓋條緊固結構簡單粗聯結牢固篩面兩側保護蓋條兩個接觸面為斜面,接觸面積大,上面為壓板不易松動。
6.篩機結構簡單，維修方便快捷。

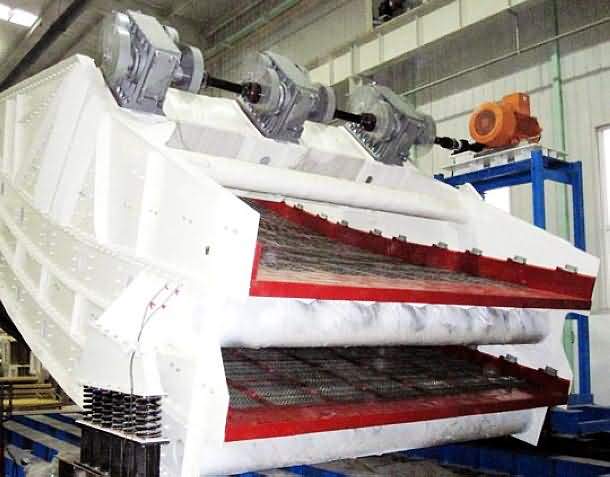

7.激振器采用一臺座式激振器或兩臺座式激振器，激振器的潤滑采用脂潤滑或稀油潤滑。
8.激振器底座采用高強螺栓連接，結構合理，堅固耐用。
9.整機具有處理量大、噪音低、篩網更換方便、維護簡單等特點。
10.電機不參振，能有效的延長電機的使用壽命。
11.篩體使用壽命高達10年，激振器使用大于5年。
工作原理：
香蕉型振動篩在入料端有一斜坡面，先以34°開始，緊接著以一定數目的角度下降到大約為10°的出料端為止。篩面采用不同傾角的折線形式，從入料端到出料端物料層厚度是不變。各段篩面上物料量與流速比值穩定、料層高，呈現均勻狀態，篩分效率顯著提高，比 相同有效面積振動篩的處理量提高1-2倍，對于細粒含量高，特別是物料中料度占分級粒度尺寸小于1/2的物料含量較大時，香蕉型振動篩分機具有較高的篩分效率。
技術參數：
