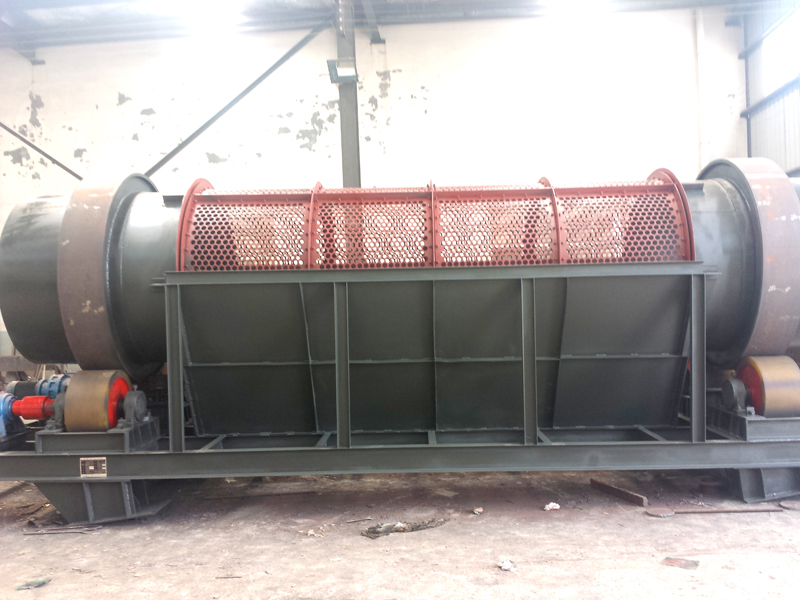

奧創機械生產的無軸大型滾筒篩適合篩石子，砂石，石料，建筑骨料，煤炭等。在這些行業應用非常廣泛。結構合理、能耗較小的無軸滾筒篩。它包括滾筒,支架,在支架上設有托輪,托輪通過傳動裝置由電機帶動,在托輪上設有滾筒,所述滾筒內安裝有篩網。它是對物料大小進行分處理的篩分設備，常用在中、細粒物料的分篩分，以提高物料的質量。
工作原理：
滾筒篩分機是以傾斜的方式安裝在機架上的，電動機經減速機與滾筒裝置通過聯軸器連接在一起，驅動滾筒裝置繞其軸線轉動。當物料進入滾筒裝置后，由于滾筒裝置的傾斜與轉動，使篩面上的物料翻轉與滾動，使合格物料（篩下產品）經滾筒后端底部的出料口排出，不合格的物料（篩上產品）經滾筒尾部的排料口排出。由于物料在滾筒內的翻轉、滾動，使卡在篩孔中的物料可被彈出，防止篩孔堵塞。滾筒篩沙機、滾筒篩分機與滾筒篩的原理構造幾乎相同，是人們對它的認識和叫法上存在差異。
無軸滾筒篩分機使用用途石料場中用于大小石子分級以及分離出泥土和石粉，沙石場中用與沙石分離，煤炭行業用于塊煤與煤粉分離以及洗煤(洗煤機械的組成部分），化工行業,選礦行業用于大小塊狀物分及分離粉狀物質。
滾筒篩分機是一代新型的篩料設備。滾筒篩主要有電機、減速機、滾筒裝置、機架、密封蓋、進出料口組成。整體與地平面成傾斜狀態，外部被密封隔離罩所密封（可選密封），以防止污染環境。通過變速減速系統使篩分筒在一定轉速下旋轉，物料自上而下通過篩分筒得到分離，細料從篩分筒前端下部排出，粗料從篩分筒下端尾部排出。

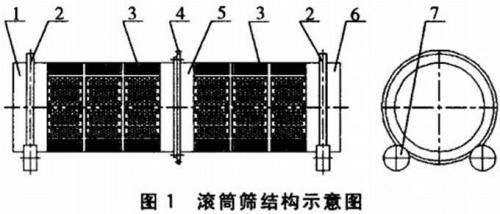

結構圖示意：
主要特點：
1、滾筒篩沙機物料適應性廣：回轉篩廣泛應用于各類物料篩分，無論是劣質煤、煤泥，還是煤煙以及其它類物料，都是順利進行篩分。
2、滾筒篩沙機進料方式簡單多樣：我廠研制的回轉篩進料口可根據現場實際設計，無論是皮帶、漏斗或其它進料方式，不用采取特殊措施，都可以順暢進料。
3、滾筒篩沙機篩分效率高：設備可設有梳型清篩機構，在篩分過程中，不管進入篩分筒的物料多臟、多雜都可以篩分，從而提高了設備的篩分效率。
4、滾筒篩砂機篩分量大、易于大型化：在相同尺寸下，圓面積比其它型狀的面積都大，因此其篩分有效面積就大，使物料能充分接觸篩網，因而單位時間內篩分量就大。又因其結構簡單，布置方便，技術新穎而成熟等特點，極易大型化。
5、自身能耗?。何覐S研制的回轉篩電機功率小，是其它篩型的二分之一到三分之一，處理相同量物料而運行時間僅為其它篩型的二分之一，因此能耗低。
6、工作環境好：整個篩分筒可以用密封隔離罩所密封，徹底清除了篩分循環過程中的粉塵飛揚，塊狀分濺等現象，避免了對工作環境的污染。
7、設備噪音低：回轉篩在運行中，由于回轉速度小，并且有密封隔離罩與外界隔離，使噪聲無法傳遞到外部，從而降低了設備噪音。
8、使用壽命長，維修量?。夯剞D(zhuǎn)篩是由若干個圓環狀網組成，其總篩分面積遠遠大于其它篩型的篩分面積，再加上篩分效率高，設備運行時間短，故而使用壽命較長 ，易損件少、維護量小。
9、檢修方便：設備密封隔離上罩可以拆開，拆開后不影響機器正常運行，并且使得檢修非常方便。
具體型號參數：
| 滾筒篩型號 | 滾筒篩規格 | 簡體傾角 | 簡體轉速(轉/分) | 篩孔尺寸 |
進料粒度 |
產量(m3/h) | 電機功率 | |
| 篩孔(2mm) | 篩孔(20mm) | |||||||
| GTS820 | Φ0.8×2 | 6° | 32 | 1-20 | 網孔尺寸×2.5 | 8 | 30 | 3 |
| GTS830 | Φ0.8×3 | 6° | 32 | 1-20 | 網孔尺寸×2.5 | 10 | 50 | 3 |
| GTS1030 | Φ1×3 | 6° | 25 | 1-20 | 網孔尺寸×2.5 | 12 | 60 | 4 |
| GTS1040 | Φ1×4 | 6° | 25 | 1-20 | 網孔尺寸×2.5 | 15 | 80 | 4 |
| GTS1230 | Φ1.2×3 | 6° | 20 | 1-20 | 網孔尺寸×2.5 | 16 | 100 | 5.5 |
| GTS1240 | Φ1.2×4 | 6° | 20 | 1-20 | 網孔尺寸×2.5 | 18 | 120 | 5.5 |
| GTS1250 | Φ1.2×5 | 6° | 20 | 1-20 | 網孔尺寸×2.5 | 20 | 140 | 5.5 |
| GTS1530 | Φ1.5×3 | 6° | 17 | 1-20 | 網孔尺寸×2.5 | 20 | 120 | 5.5 |
| GTS1540 | Φ1.5×4 | 6° | 17 | 1-20 | 網孔尺寸×2.5 | 22 | 150 | 7.5 |
| GTS1550 | Φ1.5×5 | 6° | 17 | 1-20 | 網孔尺寸×2.5 | 25 | 180 |
11 |
更多設備詳情可咨詢河南奧創機械設備有限公司！
