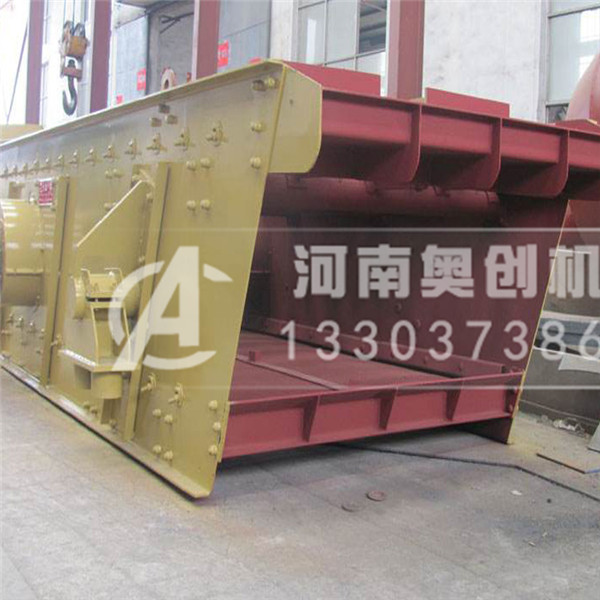

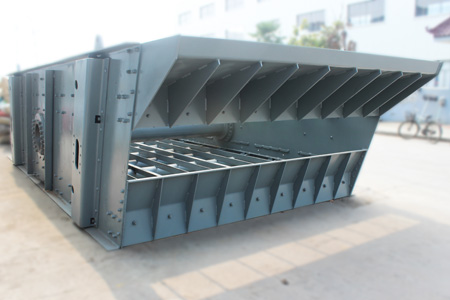

奧創對于三軸橢圓振動篩。整個振動過程的激振力是由一個不平衡的偏心軸和偏心軸附加的偏心塊的旋轉來共同完成的，其設計彌補了單一靠軸振動和單一靠塊振動產生激振力的不足，其激振方向近似一個圓的運動軌跡。傾斜的篩面呈20°布置，有利于較大石料的篩分處理，使電機功率得以有效利用，使用經濟。水平式三軸橢圓振動篩兼?zhèn)淞藘A斜式圓振動篩和水平式直線振動篩的各自的優點，具有透篩性好、處理能力大、安裝高度小的特點，是各種礦山、石礦場、移動式篩分站的理想設備。水平式三軸橢圓振動篩的運動軌跡呈橢圓形狀，設計的振動頻率、振幅、振動方向角均可以根據實際使用時的需要進行調整，以獲得理想的篩分效率和處理能力。
三軸橢圓振動篩電動機通過傳動帶驅動齒輪箱式同步器使三軸強迫同步，其中中間軸與兩側軸轉向相反，相應帶動三組塊偏心式振動器篩箱的座式安裝振動篩。篩箱運動軌跡為橢圓形，電動機可左裝或右裝 。主要用于礦山、煤碳、電力、冶煉、建材、化工等行業，對砂石、礦石、煤炭等散裝物料機型粒度分級。
突出優勢：
5.專業化生產模式保質保量：采用先進的生產工藝加工制作，激振器采用加熱或冷凍裝配、零部件制作和裝配精度高，軸承壽命長，故障率低。
工作原理：圓振動篩又稱單軸振動篩，其支承方式有懸掛支承與座式支承兩種，懸掛支承，篩面固定于篩箱上 ，篩箱由彈簧懸掛或支承，主軸的軸承安裝在篩箱上，主軸由帶輪帶動而高速旋轉。帶偏心重 的圓盤安裝在主軸上，隨主軸旋轉，產生離心慣性力，使可以自由振動的篩箱產生近似圓形軌跡的振動。偏心重與軸承中心線的距離為激振偏心距。
| 型號 | 篩面規格 | 篩面傾角（度） | 入料粒度 | 振動次數（r/min） | 雙振幅 | 處理量（t/h） | 電機型號 | 功率（KW） | 整機重量 |
| 18.60 | 1800*6000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 150-360 | Y2-180L-4 | 22 | 9.5 |
| 22.70 | 2200*7000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 200-530 | Y2-200L-4 | 30 | 11.5 |
| 24.60 | 2400*6000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 180-450 | Y2-200L-4 | 30 | 8.7 |
| 24.60 | 2400*6000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 200-500 | Y2-200L-4 | 30 | 10.7 |
| 24.70 | 2400*7000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 250-560 | Y2-200L-4 | 30 | 9.5 |
| 27.60 | 2700*6000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 230-700 | Y2-200L-4 | 30 | 11 |
| 27.60 | 2400*6000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 280-760 | Y2-225S-4 | 37 | 12 |
| 30.60 | 3000*6000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 300-800 | Y2-200L-4 | 30 | 12 |
| 30.60 | 3000*6000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 350-850 | Y2-225S-4 | 37 | 13 |
| 22.70 | 2200*7000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 200-530 | Y2-225L-6 | 30 | 9.3 |
| 22.70 | 2200*7000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 200-530 | Y2-225L-6 | 30 | 11.3 |
| 24.70 | 2400*7000 | 18/20/22 | ≤150 | 780-820 | 8-10 | 280-600 | Y2-225L-6 | 30 | 12 |
奧創機械設備有限公司竭誠為您服務：訂購咨詢電話：1 3 3 0 3 7 3 8 6 7 2
